在鋼鐵產(chǎn)業(yè)領域，軋輥作為軋鋼機的關鍵構(gòu)成部件，長期處于高溫、高壓以及劇烈摩擦的惡劣工作環(huán)境，極易引發(fā)磨損、裂紋甚至剝落等一系列問題。傳統(tǒng)的軋輥修復手段，像堆焊、熱噴涂等，存在結(jié)合強度欠佳、熱影響區(qū)域較大、材料浪費情況嚴重等弊端。而五輥激光熔覆修復技術，憑借其高精度、低熱輸入、材料利用率高等突出優(yōu)勢，正逐漸成為鋼廠軋輥修復的主流選擇。下面就來給大家講講鋼廠五輥激光熔覆修復加的優(yōu)勢。
一、經(jīng)濟成本優(yōu)勢：顯著削減修復與運維費用
相較于傳統(tǒng)的堆焊修復以及更換新輥的方式，激光熔覆修復在全生命周期成本方面展現(xiàn)出極為顯著的優(yōu)勢，具體體現(xiàn)在以下三個方面：
1、直接成本大幅降低
新五輥的采購成本通常處于 80 - 150 萬元 / 根的區(qū)間，傳統(tǒng)堆焊修復需要 35 - 50 萬元 / 根，而激光熔覆修復僅需 20 - 30 萬元 / 根。其成本相較于更換新輥降低了 75% 以上，相較于傳統(tǒng)堆焊降低了 40% - 50%。
2、材料利用率大幅提升

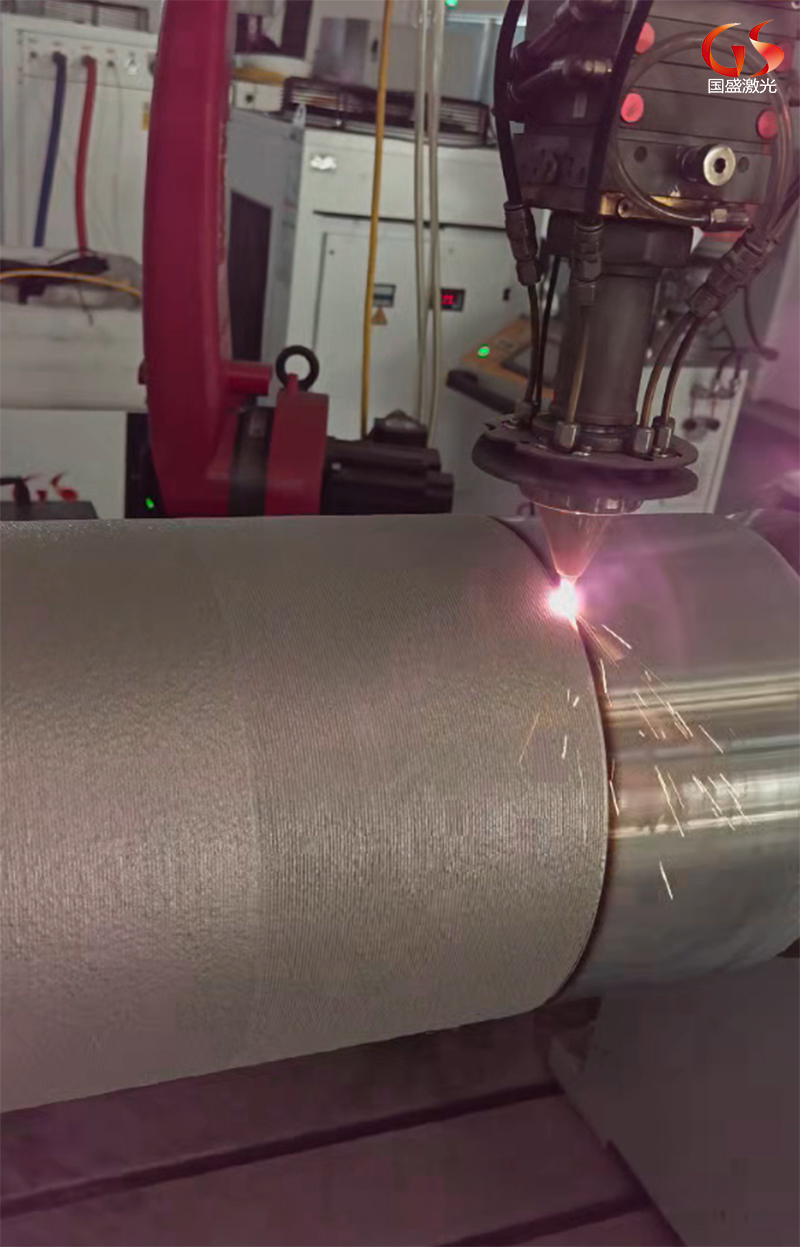

傳統(tǒng)堆焊修復的材料利用率僅僅約為 60%，而激光熔覆通過同軸送粉的精準控制方式，材料利用率能夠超過 90%。以修復 φ1000mm 五輥為例，單次修復可減少 WC - Co 粉末浪費大約 20kg(按照粉末單價 200 元 /kg 來計算，單次可節(jié)省 4000 元)。
3、運維成本持續(xù)降低
激光熔覆修復后的五輥表面硬度能夠達到 HRC62 - 65，其耐磨性是傳統(tǒng)堆焊層的 3 - 5 倍，服役周期從 2 - 3 個月延長至 8 - 10 個月，年維護次數(shù)從 4 - 6 次降低至 1 - 2 次，從而減少了因停機維護給產(chǎn)線帶來的損失。
二、技術性能優(yōu)勢：攻克傳統(tǒng)修復的性能難題
激光熔覆修復通過精準把控熱輸入以及精心設計高性能涂層，成功解決了傳統(tǒng)修復所面臨的核心技術痛點：
1、低熱損傷，確?；w精度
傳統(tǒng)堆焊的熱影響區(qū)(HAZ)寬度可達 5 - 10mm，這極易導致五輥出現(xiàn)變形情況，還需要額外耗費大量時間進行矯正;而激光熔覆的熱影響區(qū)僅為 0.5 - 1mm，基體變形量小于 0.1mm，能夠直接保留五輥原有的精密配合面，無需后續(xù)的矯正工序，尤其適用于對尺寸精度要求極高的熱軋支撐輥、輸送輥。
2、涂層性能可定制化，適應復雜工況
能夠依據(jù)五輥的服役場景(高溫磨損、腐蝕、沖擊等)來定制涂層體系：
針對高溫磨粒磨損工況(例如熱軋機入口輥)，采用 WC - Co 復合涂層，其耐溫能夠達到 1000℃，磨損量相較于傳統(tǒng)堆焊層降低了 80%;
針對潮濕 / 酸性冷卻水環(huán)境(例如冷軋機輥)，采用 Ni - Cr - Mo 耐蝕涂層，其耐蝕性優(yōu)于 304 不銹鋼，使用壽命延長 2 倍以上。
而且涂層與基體為冶金結(jié)合(結(jié)合強度大于 300MPa)，有效避免了傳統(tǒng)堆焊層容易剝落的問題(傳統(tǒng)堆焊結(jié)合強度僅為 150 - 200MPa，剝落率超過 20%)。
3、修復精度高，契合復雜結(jié)構(gòu)

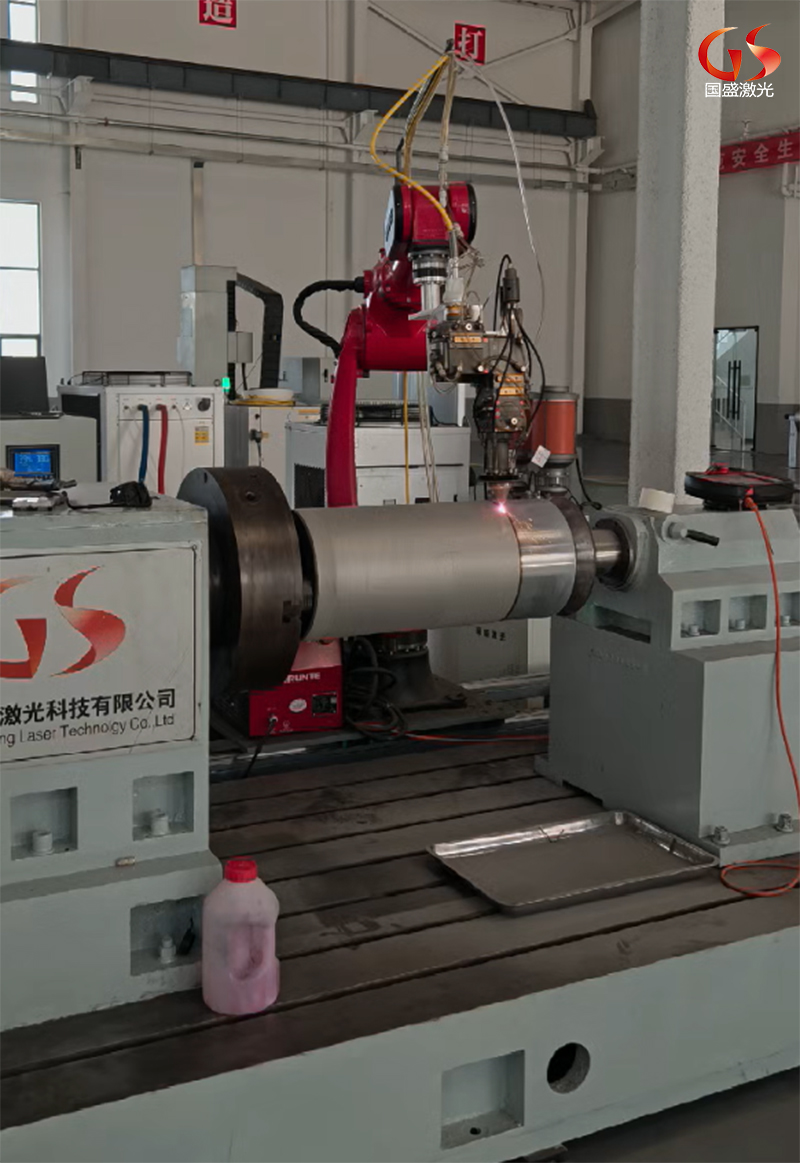

借助六軸聯(lián)動機器人與激光位移傳感器，激光熔覆能夠?qū)崿F(xiàn) ±0.02mm 的修復精度，能夠精準修復五輥的凹槽、臺階、深孔等異形結(jié)構(gòu)。
三、生產(chǎn)效率優(yōu)勢：縮短停機時長，提高產(chǎn)線利用率
鋼廠產(chǎn)線的停機成本極為高昂，激光熔覆修復從修復周期、工序簡化這兩個方面提升了生產(chǎn)效率：
1、修復周期大幅縮短
傳統(tǒng)堆焊修復需要經(jīng)歷 “拆卸 - 堆焊 - 退火 - 粗加工 - 精加工” 等一系列工序，總周期大約為 15 - 20 天;而激光熔覆修復流程得到了優(yōu)化，總周期僅需 7 - 10 天，停機時間減少了 50% 以上。
2、工序簡化，減少中間環(huán)節(jié)
激光熔覆能夠?qū)崿F(xiàn) “局部修復”，無需對五輥進行整體加工，相較于傳統(tǒng)堆焊的 “整體堆焊 - 整體加工”，工序減少了 3 - 4 道，加工時間縮短了 40%。同時，激光熔覆后僅需 1 次去應力退火，避免了傳統(tǒng)堆焊因多次加熱導致的基體性能下降問題，進一步縮短了修復周期。
3、適配批量修復，提升效率

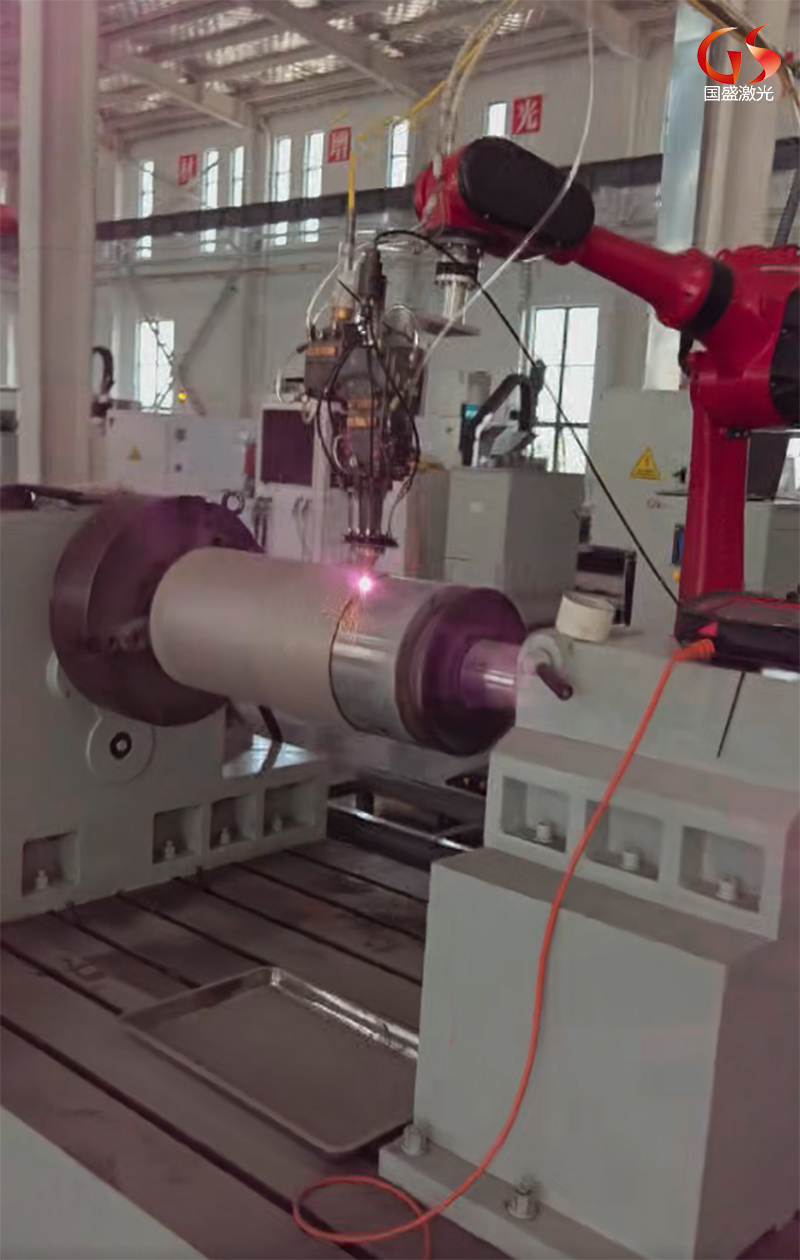

采用雙激光頭同步熔覆技術，能夠同時修復 2 根五輥(或者 1 根大直徑五輥的不同區(qū)域)，相較于單激光頭修復，效率提升了 60% 以上，大幅提升了批量修復能力。
四、環(huán)保安全優(yōu)勢：順應綠色鋼鐵發(fā)展潮流
在國家大力推動綠色制造的大背景下，激光熔覆修復從污染控制、安全防護這兩個方面契合了環(huán)保要求：
1、減少污染物排放，降低環(huán)境影響
傳統(tǒng)堆焊修復過程中會產(chǎn)生大量煙塵、噪聲，并且需要使用大量切削液;而激光熔覆修復通過防塵罩 + 工業(yè)吸塵器來控制粉塵，粉塵濃度小于等于 10mg/m3，并且沒有明顯噪聲，無需大量切削液，污染物排放減少了 80% 以上，符合鋼鐵行業(yè) “超低排放” 要求。
2、安全防護完備，保障人員健康
激光熔覆作業(yè)配備了 OD6 + 級激光防護鏡、水冷系統(tǒng)、應急冷卻水源，并且作業(yè)區(qū)劃定了明確的警示標識，避免人員誤觸;相較于傳統(tǒng)堆焊的 “高溫飛濺”“強光輻射”，激光熔覆修復安全事故發(fā)生率降低了 90% 以上，保障了操作人員的健康與作業(yè)安全。
3、資源循環(huán)利用，踐行綠色理念
激光熔覆修復能夠?qū)U舊五輥 “變廢為寶”，延長五輥使用壽命 3 - 4 倍，減少廢舊輥體的丟棄以及新輥的生產(chǎn)，降低了鋼鐵資源消耗，符合 “循環(huán)經(jīng)濟” 發(fā)展理念，助力鋼廠實現(xiàn) “碳達峰、碳中和” 目標。
